Схема стреляющего механизма



Предыдущий разделСледующий раздел
ВнизСледующий абзац
Следующий абзац

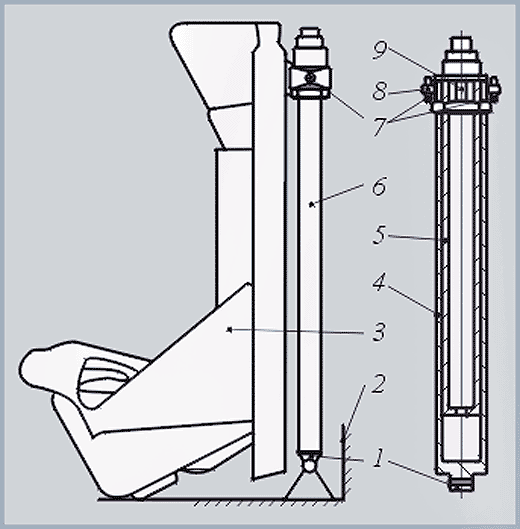

      На рисунке представлена принципиальная схема простейшего СМ. Стреляющий механизм 6 состоит из наружной трубы 4, внутри которой может передвигаться в осевом направлении внутренняя труба 5.

Внутренняя труба 5 СМ связана гайкой 8 через упорный кронштейн кресла 7 с катапультным креслом 3.

Наружная труба 4 стреляющего механизма связана пятой 1 с конструкцией самолета 2.


Принципиальная схема стреляющего механизма
ВнизСледующий абзац
Следующий абзац

      Пиропатрон 9 помещен внутри трубы 5. При выстреле пороховые газы заполняют сначала внутреннее пространство трубы 5, а затем через отверстие в дне этой трубы и внутреннее пространство трубы 4, являющейся "стволом" СМ, из которого под действием пороховых газов начинает ускоренно перемещаться как "снаряд" внутренняя труба 5 вместе с закрепленным на ней креслом 3, выбрасывая кресло вместе с летчиком из кабины. Кресло при этом движется в направляющих рельсах, закрепленных на стенке кабины.

Действие пороховых газов на внутреннюю трубу 5 прекращается практически в момент выхода нижнего среза этой трубы из наружной трубы 4.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

      К моменту разделения стреляющего механизма КК будет двигаться со скоростью (ее называют начальной скоростью катапультирования).
