Работа демпфера шимми

---

      Для предотвращения шимми на стойках устанавливают гидравлический демпфер.

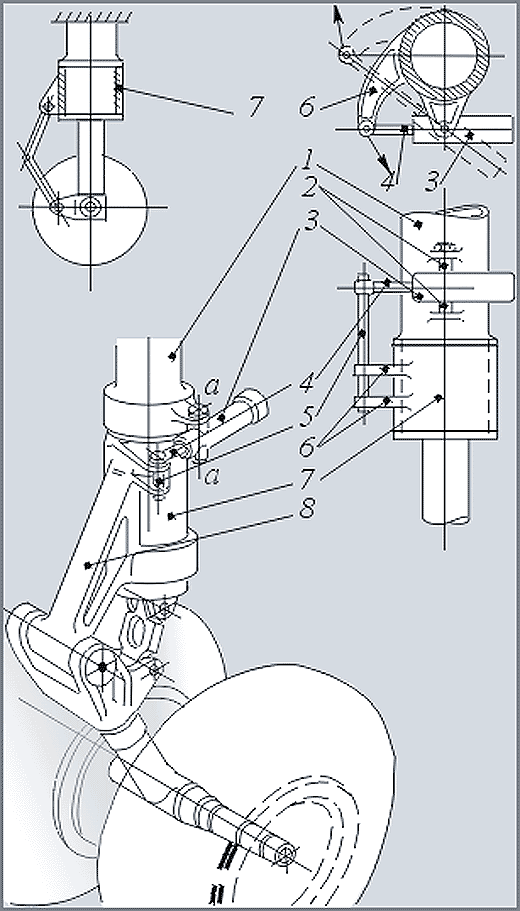

      Корпус 3 демпфера шимми (см. рисунок) своими цапфами 2 закреплен на цилиндре 1 амортизационной стойки таким образом, что обеспечивается возможность его поворота относительно оси а–а, параллельной оси цилиндра 1 амортстойки.

Клык 8 рычажной стойки с встроенным амортизатором (или верхнее звено двухзвенника стойки телескопической схемы, или серьга полурычажной стойки) крепится к поворотному хомуту (стакану) 7, свободно посаженному на цилиндр, что обеспечивает свободный поворот (самоориентацию) колес.

Шток 4 демпфера шимми через шкворень 5 связан с вилкой 6, закрепленной на поворотном хомуте 7.

Поворот колес (и поворот хомута) относительно оси цилиндра амортизатора вызовет движение штока 4 внутри корпуса 3 демпфера и рассеивание энергии, вызывающей колебания.

      Демпфер гасит только высокочастотные колебания (повороты колеса относительно оси стойки с большой угловой скоростью) и, следовательно, препятствует возникновению шимми.

      При относительно небольшой скорости поворота колес во время рулежки демпфер не препятствует их самоориентации.
