Подкосы в конструкции стойки

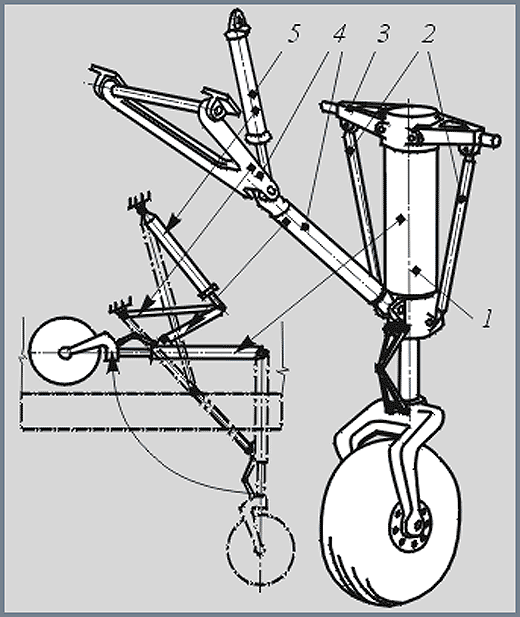

Для увеличения жесткости стойки (уменьшения изгибных деформаций) в конструкцию стойки вводят подкосы (см. рисунок) – систему стержней, которые, являясь дополнительными опорами для стойки, уменьшают действующие в ней изгибающие моменты (разгружают стойку).
Боковые подкосы 2, работая на растяжение-сжатие, уменьшают изгиб стойки 1 и траверсы 3 боковыми силами в плоскости 0YZ.
Передний складывающийся ("ломающийся") подкос 4, работая на растяжение, разгружает стойку и цилиндр уборки-выпуска 5 от действия лобовой силы, стремящейся изогнуть стойку в плоскости 0XY.
