Изменяемая геометрия крыла |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |

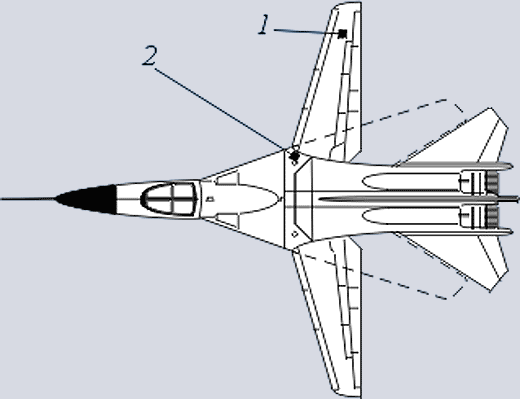

Самолет с крылом изменяемой стреловидности (геометрии) позволяет в какой-то мере приблизиться к "оптимальной" аэродинамической компоновке. В зависимости от режима полета консоли крыла 1, поворачиваясь относительно шарниров 2, устанавливаются таким образом, что обеспечивается полет самолета с аэродинамическими характеристиками, приближающимися к наиболее рациональным во всем диапазоне скоростей (чисел M) полета. ![]() | ||||||||
![]() ![]() ![]() |
Аэродинамические характеристики самолета с крылом изменяемой геометрии как бы огибают кривые зависимостей максимального аэродинамического качества На взлетно-посадочных и дозвуковых режимах полета при минимальном угле стреловидности такой самолет обеспечивает короткий разбег на взлете и пробег при посадке, большую дальность и продолжительность полета. При умеренных углах стреловидности обеспечивается сверхзвуковой полет на большой высоте. При больших углах стреловидности крыло практически "сливается" с горизонтальным оперением, образуя несущую систему, аналогичную треугольному крылу малого удлинения, наиболее рациональную для полета с большими сверхзвуковыми скоростями. ![]() | ||||||||
![]() ![]() ![]() |
Изменение стреловидности при повороте консоли относительно шарнира изменяет и размах, и величины хорд крыла по потоку, т.е. основные параметры крыла (удлинение, относительную толщину и сужение), поэтому поворот консоли относительно шарнира приводит не только к изменению стреловидности, но и к более общему изменению геометрии несущей системы. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Изменение геометрии, особенно изменение стреловидности крыла в полете, связанное с необходимостью перемещать высоконагруженные части самолета (крыло) в полете, приводит к увеличению массы самолета и за счет увеличения массы крыла с шарниром, и за счет увеличения массы приводов и энергосистем. Поэтому при определенных требованиях ТЗ на проектирование самолет с крылом изменяемой геометрии может оказаться менее рациональным, чем самолет с крылом фиксированной (неизменяемой) геометрии. |
![]() ![]() ![]() |
|||||||
![]() ![]() |
|
|
