Поперечная килеватость лодки |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |

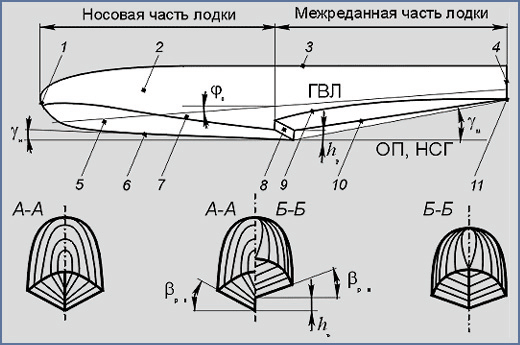

Характерные обводы лодки современного гидросамолета представлены на рисунке. Лодка имеет поперечную и продольную килеватость днища. ![]() | ||||||||
![]() ![]() ![]() |
Поперечная килеватость лодки (или угол, образуемый килем и скулами) выбирается исходя из условий обеспечения приемлемых перегрузок на взлетно-посадочных режимах и обеспечения динамической путевой остойчивости. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Угол поперечной килеватости носовой части лодки начиная от первого редана |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Скула (линия пересечения днища и борта лодки) препятствует прилипанию воды к бортам. Для создания приемлемого волно- и брызгообразования применяют выгиб носовых скул, т.е. профилировку днища носовой части лодки по сложным криволинейным поверхностям. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Днище межреданной части лодки (на виде сзади Б–Б – наложенные сечения по кормовой части лодки) обычно плоскокилеватое – значение угла |
![]() ![]() ![]() |
|||||||
![]() ![]() |
|
|
