Автомат перекос



Предыдущий разделСледующий раздел
ВнизСледующий абзац
Следующий абзац

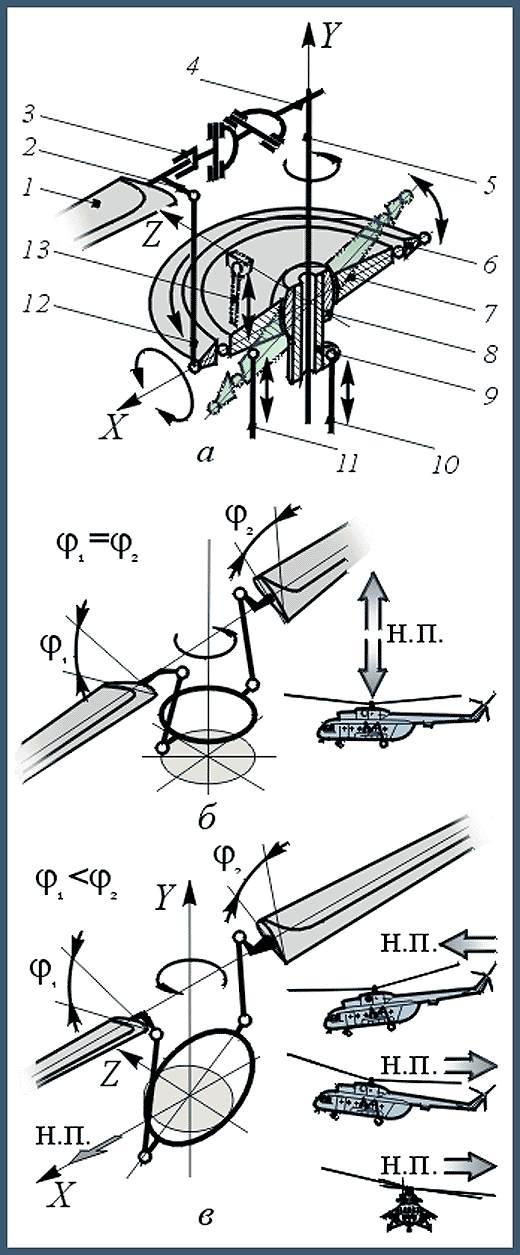

Изменение общего и циклического шага несущего винта вертолета с шарнирным креплением лопастей производится при помощи автомата перекоса (а).


К объяснению действия автомата перекоса
ВнизСледующий абзац
Следующий абзац



Автомат перекоса расположен на валу (оси вращения) 5 несущего винта непосредственно под его втулкой 4 и представляет собой универсальный шарнир, внешнее вращающееся кольцо 6 которого может перемещаться вверх и вниз вдоль оси вращения несущего винта и наклоняться относительно любой оси, лежащей в плоскости, перпендикулярной оси вращения 5.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац



Внешнее кольцо 6 является обоймой шарикоподшипника и вращается одновременно с валом 5 несущего винта за счет поводков (тяг) 12, соединяющих кольцо с рычагами управления шагом 2 лопастей 1 винта. Кольцо ,7, являющееся внутренней обоймой шарикоподшипника, неподвижно в плоскости вращения внешнего кольца, однако эта плоскость может изменять свое положение в пространстве, поворачиваясь за счет сферического шарнира 8, которым внутреннее кольцо 7 подвижно соединяется с ползуном 9, способным перемещаться вдоль вала 5.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац



При перемещении ползуна с помощью тяги 10 за счет одновременного перемещения поводками 12 рычагов 2 управления шагом все лопасти несущего винта поворачиваются в осевых шарнирах 3 на одинаковые углы, которые при горизонтальном положении плоскости внешнего кольца не изменяются по азимуту в процессе вращения несущего винта.

Так осуществляется управление общим шагом винта (б), которое с одновременным изменением мощности двигателя изменяет силу тяги несущего винта и обеспечивает режимы висения, вертикального взлета, набора высоты и посадки.
