Передача сил с лонжеронного крыла на фюзеляж



Предыдущий разделСледующий раздел
ВнизСледующий абзац
Следующий абзац

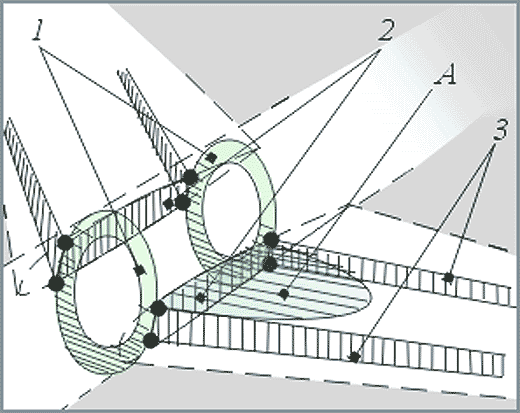

      При креплении крыла только по лонжеронам (моментными узлами) и стенкам (шарнирными узлами) на силовые шпангоуты 1 фюзеляжа обшивка и стрингеры прерываются у борта фюзеляжа на усиленной бортовой нервюре 2 и, не имея опоры в межлонжеронном пространстве, практически "выключаются" из работы крыла на изгиб в зоне А, т.е. потоки усилий с обшивки и стрингеров перераспределяются на пояса лонжеронов 3 на расстоянии по размаху, примерно равном межлонжеронному расстоянию.


Стыковка лонжеронного крыла с фюзеляжем
