Фюзеляж типа полумонокок |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |

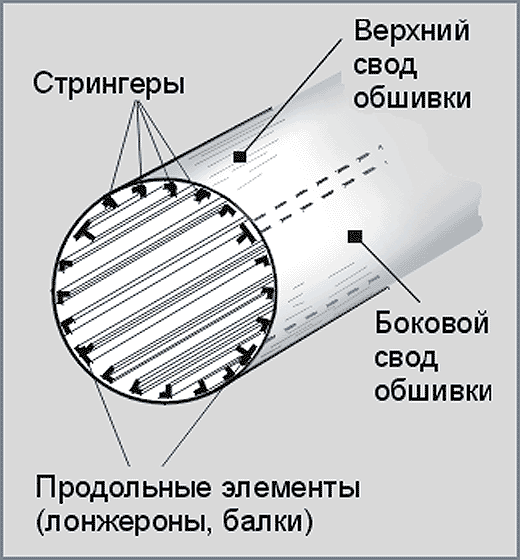

В фюзеляжах типа полумонокок восприятие внешних силовых факторов обеспечивается совместной работой продольных элементов и обшивки. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
В стрингерно-балочном фюзеляже (стрингерный полумонокок) изгибающий момент воспринимается растяжением-сжатием сводов несущей обшивки, подкрепленной стрингерами. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
В лонжеронно-балочном фюзеляже (лонжеронный полумонокок) обшивка, подкрепленная стрингерами, работает только на сдвиг, воспринимая крутящий момент и перерезывающую силу. Изгибающий момент воспринимают продольные балки. ![]() | ||||||||
![]() ![]() |
|
|
