Контур системы управления |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |

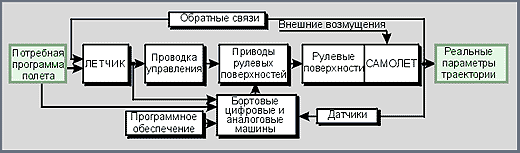

Традиционный контур системы управления самолетом дополняется обеспечивающими технику активного управления устройствами, взаимодействие которых с традиционной системой иллюстрируется рисунком. ![]() | ||||||||
![]() ![]() ![]() |
Летчик управляет самолетом, отклоняя рулевые поверхности с помощью гидравлических рулевых приводов. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Независимо от летчика на приводы рулевых поверхностей и, соответственно, на рулевые поверхности подаются управляющие сигналы, сформированные бортовым комплексом цифровых вычислительных и аналоговых машин. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Бортовые цифровые вычислительные машины (БЦВМ), имеющие мощное программное обеспечение, вырабатывают управляющие сигналы на основе информации о потребной программе полета и действиях летчика, а также о реальных параметрах движения самолета, выдаваемых набором датчиков. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Информацию о скорости полета выдают приемники воздушного давления, о высоте полета – различные высотомеры. Работающие как флюгеры в потоке обтекающего самолет воздуха датчики углов атаки и скольжения (ДУАС) выдают информацию о положении самолета относительно вектора скорости набегающего потока. Акселерометры (от лат. accelero – ускоряю и греч. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Программное обеспечение БЦВМ может предусматривать различные концепции техники активного управления. |
![]() ![]() ![]() |
|||||||
![]() ![]() |
|
|
