Типы шпангоутов

---

      Усиленные шпангоуты, как и обычные (нормальные) шпангоуты, в силовом отношении представляют плоскую раму, работающую в своей плоскости на изгиб, сдвиг, растяжение и сжатие.

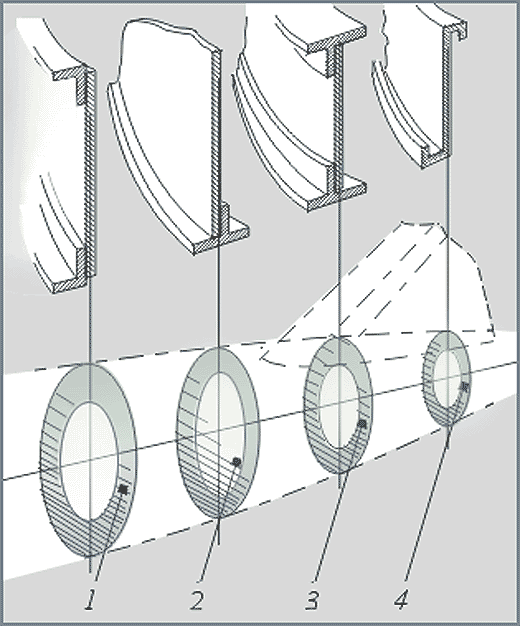

      Конфигурация и размеры поясов и стенок выбираются в соответствии с действующими нагрузками для обеспечения необходимой прочности и жесткости. Так, размеры поясов и стенок нормальных кольцевых шпангоутов 1 и 4 будут меньше, чем соответствующие размеры силового кольцевого шпангоута 3, к которому крепится лонжерон киля. При прочих равных условиях жесткость глухого шпангоута 2 (шпангоута со сплошной стенкой) будет, естественно, больше, чем жесткость кольцевого шпангоута. Однако по условиям компоновки установка глухих шпангоутов во многих случаях невозможна.
