Пример конструкции фюзеляжа

---

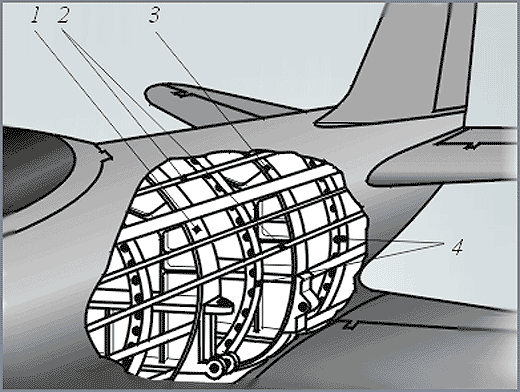

Пример простейшей конструкции фюзеляжа приведен на рисунке.

Стрингеры 2 подкрепляют обшивку фюзеляжа в продольном, а обычные (нормальные) шпангоуты 4 – в поперечном направлении, обеспечивая необходимую форму его обводов.

Усиленные (силовые) шпангоуты устанавливаются в конструкции фюзеляжа в местах стыковки с фюзеляжем крыла (шпангоуты 1 и 3), горизонтального оперения, вертикального оперения, а также в других местах, где к конструкции фюзеляжа прикладываются большие сосредоточенные силы (от оборудования, контейнеров с грузами, шасси, двигателей и т.д.).

      На силовых шпангоутах имеются узлы, к которым прикладываются сосредоточенные силы.
