Формы скачков уплотнения

---

      В зависимости от значения сверхзвуковой скорости полета и формы головной части тела скачок уплотнения, возникший на передних кромках, может иметь различную форму.

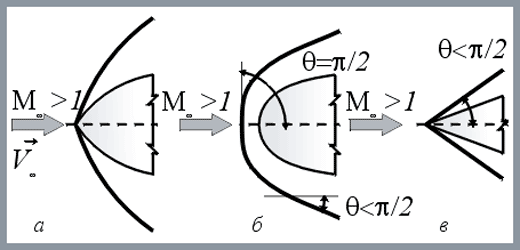

В общем случае скачок уплотнения имеет криволинейную форму. Присоединенный криволинейный скачок (а) образуется при обтекании заостренного тела.
Отсоединенный криволинейный скачок (б), который в передней своей части с достаточным приближением может рассматриваться как прямой скачок , образуется при обтекании затупленного тела. По мере удаления от тела он переходит в косой скачок , а затем в волну Маха.
Угол наклона скачка уплотнения несколько больше угла наклона линии Маха . При сверхзвуковом обтекании заостренного тела с прямолинейными образующими может возникнуть присоединенный прямолинейный скачок уплотнения (в).
