Модель картины обтекания профиля

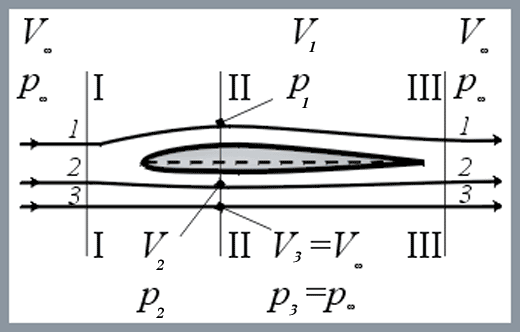

Если рассмотреть движение частиц газа 1, 2, 3 в различных струйках потока, обтекающего тело, то, в силу гипотезы неразрывности, эти частицы в любой момент времени должны одновременно проходить различные сечения потока сечения (I–I, II–II, III–III). Частица 3 движется в струйке, на которой не сказывается присутствие в потоке тела, поэтому скорость ее в любом сечении
и давление в струйке p3 будут равны скорости
и давлению в струйке
невозмущенного потока. Частицы 1 и 2, движущиеся в искривленных струйках по криволинейным траекториям, должны преодолевать более длинный путь, чем частица 3, и, следовательно, двигаться с большими увеличение местными скоростями обтекания, т.е.
.
В соответствии с уравнением Бернулли увеличение местных скоростей обтекания приведет к снижению давления в струйке, т.е.
.
Зная форму обтекаемого тела, можно рассчитать траектории движения частиц, определить изменения площади струек вдоль тела. По уравнению неразрывности вычислим местные скорости обтекания и по уравнению Бернулли – распределение давления по поверхности тела.
