Испытания на флаттер

---

Для испытаний на флаттер применяется исследование в аэродинамических трубах динамически подобных моделей.

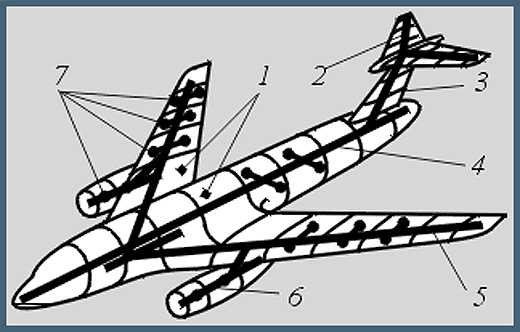

Аэродинамические свойства исследуемого ЛА моделируются за счет соответствующих натуре обводов жестких отсеков 1, закрепленных на балках 2, 3, 4, 5, 6, имитирующих силовую конструкцию соответственно горизонтального оперения, вертикального оперения, фюзеляжа, крыла, пилона с системой подвески двигателя. Изгибная и крутильная жесткость этих балок в масштабе модели соответствует жесткости реальных (или проектируемых) конструкций, что позволяет моделировать их упругость. Свойства инерции конструкции моделируются системой грузов 7, закрепленных на балках.

      При возникновении флаттера в процессе испытаний такая модель допускает колебания большой амплитуды без разрушения и остаточных деформаций, что позволяет проводить на ней разнообразные исследования по доводке параметров ЛА, включая перестановку и замену агрегатов.
