Расчетная схема фюзеляжа



Предыдущий разделСледующий раздел
ВнизСледующий абзац
Следующий абзац

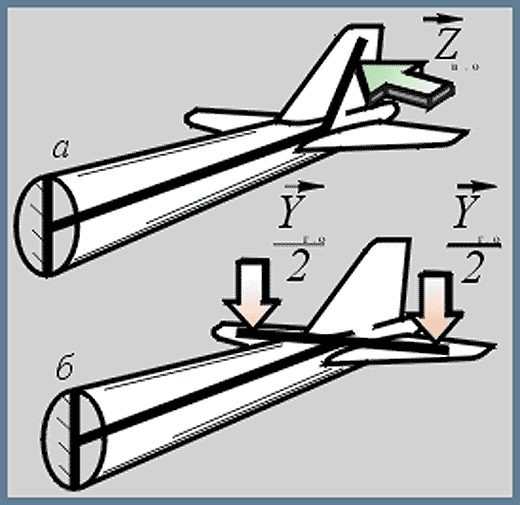

      Хвостовую часть фюзеляжа, нагруженную силой , можно схематично представить в виде Г-образной рамы (а), жестко закрепленной ("заделанной") на носовой части фюзеляжа; нагружение хвостовой части фюзеляжа силой – в виде Т-образной рамы (б).


Упрощенная расчетная схема нагружения хвостовой части фюзеляжа
