Нагружение балки изгибом

---

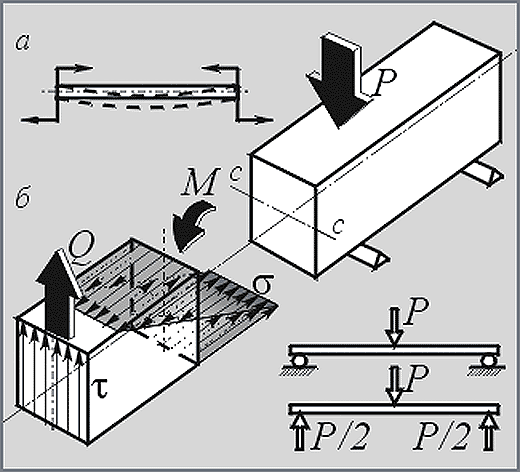

Схема нагружения изгибом показана на рисунке а.

Внешние силы, образующие момент относительно оси с–с, перпендикулярной продольной оси балки, вызывают деформации, которые заключаются в искривлении продольной оси балки. Такой вид деформированного состояния называют чистым изгибом.

Для простейшей балки прямоугольного сечения (б), нагруженной сосредоточенной силой, деформированное состояние характеризуется наличием нормальных и касательных напряжений в любом поперечном сечении. Выпуклая сторона балки растянута, вогнутая – сжата. Зоны растяжения и сжатия разделены нейтральным слоем, длина которого при изгибе остается неизменной и нормальные напряжения в котором отсутствуют.

      В технике широко распространен изгиб элементов конструкции, вызванный приложением к ним сосредоточенной силы или распределенной нагрузки.
