Картина обтекания крыла

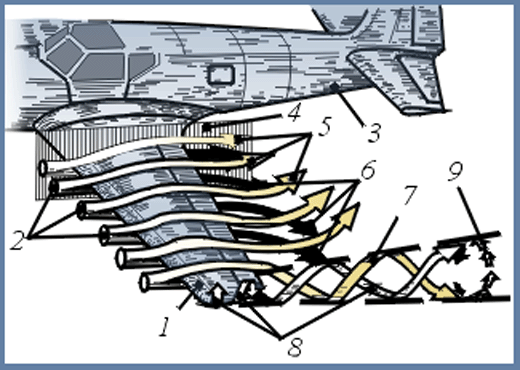

Схематизированная картина обтекания крыла самолета воздушным потоком представлена на рисунке. При обтекании крыла 1 струйка 2 (условно выделенный движущийся объем воздуха) разделяется на две части, одна из которых (5) обтекает крыло сверху, а другая (6) – снизу.
Струйки 5, обтекающие крыло сверху, отклоняются в сторону фюзеляжа 3, а струйки 6, обтекающие крыло снизу, отклоняются к концу крыла за счет перетекания воздуха с нижней на верхнюю поверхность через концевую кромку крыла. Струйки 8, перетекая с нижней поверхности, захватывают часть струек 7 с верхней поверхности и образуют стекающий с конца крыла мощный концевой вихрь 9. Встречаясь на задней кромке, струйки, стекающие с верхней и нижней поверхности крыла под разными углами, закручивают воздух и образуют непрерывную вихревую пелену, которая уносится потоком воздуха назад.
