Компоновка управляющих элементов в кабине

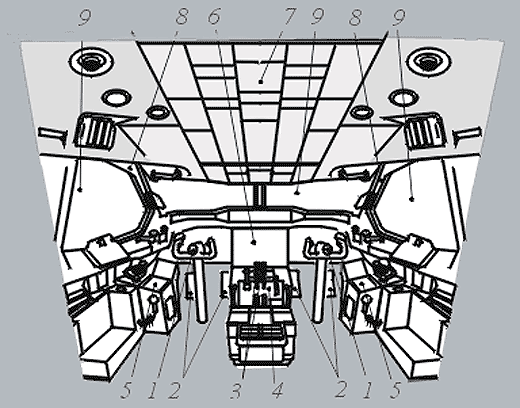

В кабине экипажа размещены рычаги управления рулевыми поверхностями (штурвальная колонка 1 и педали 2) на каждом рабочем месте и рычаги управления двигателями 3 на центральном пульте 4.
На центральном пульте, боковых пультах 5 левого и правого пилотов, основной приборной панели 6, потолочной панели 7 размещены управляющие элементы (рычаги, переключатели, клавиатуры ввода информации в АЦСУ и др.) всех систем самолета, приборы, выдающие экипажу информацию о необходимых управляющих воздействиях (входных сигналах), и приборы, информирующие экипаж о положении самолета в пространстве и работе всех его систем (обратные связи).
Стойки каркаса 8 остекления 9 кабины размещены таким образом, чтобы обеспечить экипажу обзор (визуальная информация) в соответствии с требованиями Авиационных правил к диаграмме обзора.
