Регулируемый воздухозаборник

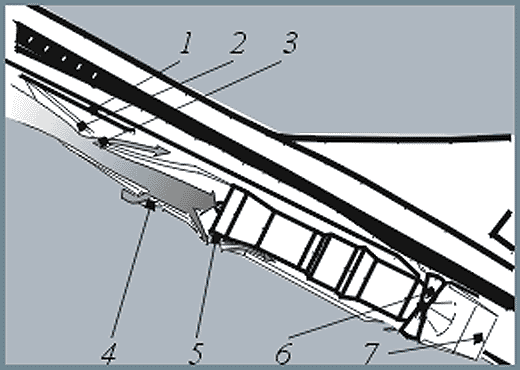

Применение на сверхзвуковых самолетах регулируемых воздухозаборников усложняет конструкцию входных устройств, увеличивает их массу и стоимость, однако позволяет обеспечить более надежную и экономичную работу двигателей в широком диапазоне скоростей и высот полета. На рисунке показана схема двигательной гондолы СПС.
Щель 1 между фюзеляжем и гондолой служит для слива пограничного слоя. Накопившийся по длине фюзеляжа турбулентный пограничный слой не попадает, таким образом, в тракт двигателя, что улучшает режим работы лопаток компрессора.
Обеспечение на всех режимах полета оптимальных параметров воздушного потока, подходящего к двигателю, осуществляется за счет автоматического регулирования геометрии воздухозаборника подвижной рампой 2 (с щелями 3 для слива пограничного слоя с плоскости рампы) и створками перепуска воздуха 4 и 5. При изменении положения рампы изменяется не только площадь входа воздушного потока в тракт двигателя, но и система скачков уплотнения, возникающих при сверхзвуковых скоростях на передних кромках воздухозаборника и на отдельных участках подвижной рампы.
При переходе воздушного потока через скачки уплотнения в зависимости от угла наклона скачка меняются скорость, давление, плотность и температура потока, что используется в сверхзвуковых регулируемых воздухозаборниках для обеспечения необходимой степени сжатия воздушного потока. В этом случае регулируемый воздухозаборник фактически выполняет роль регулируемого компрессора двигателя.
Одновременно с регулированием воздухозаборника осуществляется регулирование сопла 7. Реверсер 6 позволяет сократить длину пробега при посадке.
