Схема топливосистемы |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |
Выбранное при компоновке самолета расположение, конфигурация и объемы топливных баков определяют порядок расходования топлива в полете и построение схемы топливной системы самолета. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |

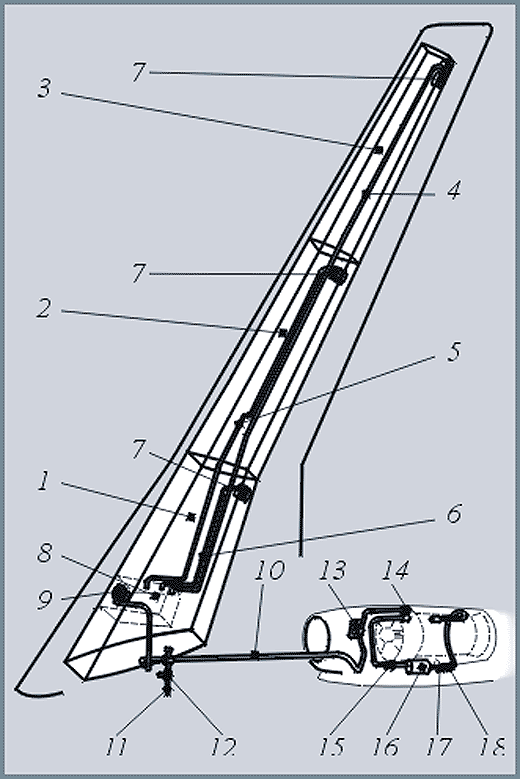

Принципиальная схема топливной системы двухдвигательного пассажирского самолета проиллюстрирована рисунке. Топливная система самолета представляет собой две автономные, аналогичные по конструкции системы: правую и левую, каждая из которых подает топливо к соответствующему двигателю. ![]() | ||||||||
![]() ![]() ![]() |
В каждой половине (консоли) крыла передний и задний лонжероны совместно с верхней и нижней панелями крыла и герметическими нервюрами образуют три кессон-бака 1, 2 и 3. Кессон-баки каждой консоли связаны трубопроводом 11, в котором установлен кран кольцевания (кран перекрестного питания) 12, обеспечивающий подачу топлива из левой группы баков в правую и наоборот. Трубопроводы топливной системы (топливопроводы) выполняются из алюминиевых и стальных труб. Топливо из кессон-баков по трубопроводам 4, 5 и 6 с помощью спаренных (дублирующих друг друга) перекачивающих насосов 7 в определенном порядке перекачивается в размещенный внутри кессон-бака 1 расходный отсек 8, из которого спаренными подкачивающими насосами 9 под определенным давлением подается по трубопроводу 10 через перекрывной (противопожарный) кран 13 к агрегатам топливной системы на двигателе (подкачивающий насос 14, датчик расходомера 15, топливомасляный радиатор 16, топливный фильтр 17, насос-регулятор 19, после которого под высоким давлением через коллектор подается к форсункам камеры сгорания). |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
На современных самолетах топливо централизованно под давлением (через одну или несколько заправочных горловин) заливается в топливные баки. Топливные фильтры обеспечивают освобождение топлива от случайных механических примесей. Система клапанов и кранов автоматически обеспечивает определенный порядок заправки баков, выработки топлива из баков-отсеков, чтобы центровка самолета в процессе выработки топлива не выходила из заданных пределов, а также слив топлива из баков в полете перед вынужденной (аварийной) посадкой. |
![]() ![]() ![]() |
|||||||
![]() ![]() |
|
|
