Возможное представление многомерной информации |
|||||||||
![]() ![]() |
|||||||||
![]() ![]() ![]() |

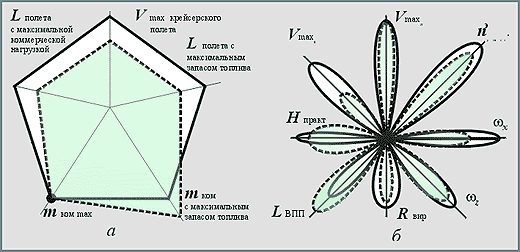

Существенно облегчает восприятие многомерной информации представление ее в виде, показанном на рисунке. ![]() | ||||||||
![]() ![]() ![]() |
Рисунок (а) можно рассматривать как результат сравнения по транспортным возможностям проекта самолета 1 (сплошная линия) с наиболее близким к нему самолетом-прототипом 2 (пунктирная линия). При одинаковой коммерческой нагрузке самолет 1 превосходит самолет 2 по основным транспортным возможностям, уступая только по перевозимой коммерческой нагрузке с максимальным запасом топлива. |
![]() ![]() ![]() |
|||||||
![]() ![]() ![]() |
Рисунок (б) иллюстрирует изменения основных летных характеристик (внешних параметров) проектируемого самолета-истребителя 1 (пунктирная линия) в результате изменения некоторых компоновочных решений (внутренних параметров). Самолет 2 (сплошная линия) с измененной компоновкой, при одинаковой с самолетом 1 максимальной скорости на высоте, превосходит его по максимальной скорости у земли, максимальной эксплуатационной перегрузке, угловым скоростям, радиусу виража, уступая по потребной длине ВПП и высоте практического потолка. |
![]() ![]() ![]() |
|||||||
![]() ![]() |
|
|
