Давление на профиле

---

      В процессе эксперимента можно измерить давление в различных точках обтекаемого тела.

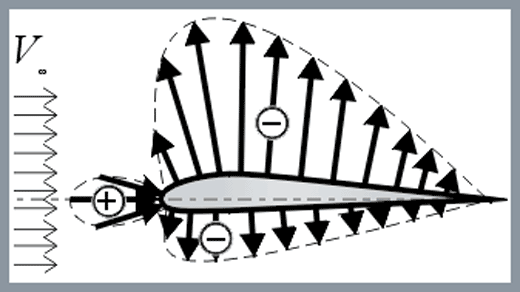

Отложив перпендикулярно контуру профиля значения давлений, измеренные в соответствующих точках, в виде векторов, получим эпюру распределения давления по профилю крыла.

Измерения показывают, что на носике профиля образуется зона повышенного давления, отмеченная на эпюре знаком "плюс"; на верхней и нижней поверхности профиля образуются зоны пониженного давления, которые отмечены на эпюре знаком "минус".

В результате аэродинамических экспериментов установлено, что причинами возникновения сил, действующих на обтекаемое потоком воздуха тело, являются трение воздуха в пограничном слое и давление воздушного потока на обтекаемое тело.
