Безопасно повреждаемая конструкция



Предыдущий раздел
ВнизСледующий абзац
Следующий абзац



Принцип "безопасного повреждения конструкции" закладывается в конструкцию при ее проектировании и расчете на прочность и предполагает, что конструкция, спроектированная по этому принципу, гарантирована от катастрофических разрушений (усталостных или каких-либо других).

При эксплуатации такой конструкции допускается появление повреждений даже в наиболее ответственных элементах, т.е. обеспечивается ее живучесть.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

      В многолонжеронных КСС крыла (в,г) разрушение одного из лонжеронов не приводит неизбежно к потере несущей способности крыла.


КСС стреловидных и треугольных крыльев
ВнизСледующий абзац
Следующий абзац

      Принцип безопасно повреждаемой конструкции обеспечивается не только резервированием основных силовых элементов КСС агрегата, но и специальными конструктивными решениями, позволяющими уменьшить скорость распространения повреждений в конструкции.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

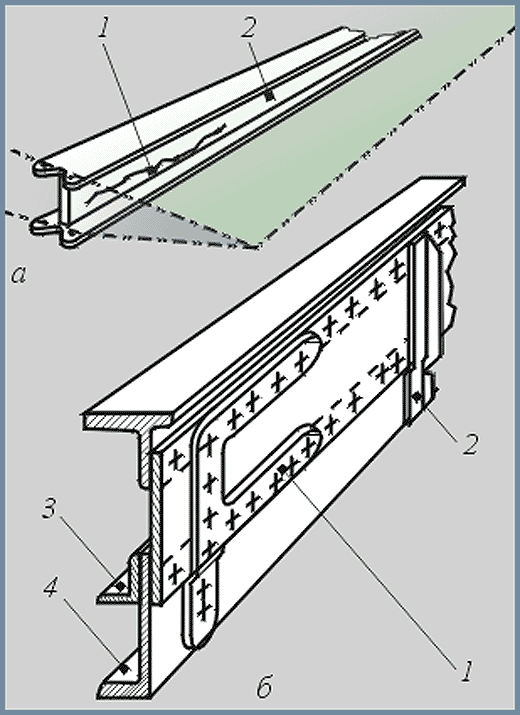

      Например, в стенке лонжерона 2 крыла (а) возможно появление усталостной трещины 1. Накладка 1 (б), установленная на стенку, является ограничителем распространения трещины, которая в такой конструкции развивается значительно медленнее. Стойка 2, подкрепляющая стенку, также является ограничителем распространения трещины ("стоппером", от англ. stop – задержка, остановка). Ограничитель 3 распространения трещин является дополнительным поясом лонжерона, обеспечивающим работоспособность конструкции в случае разрушения нижнего пояса 4 лонжерона.


Безопасно повреждаемая конструкция лонжерона крыла (пример)
ВнизСледующий абзац
Следующий абзац

      Безопасно повреждаемая конструкция может выдерживать нормальные эксплуатационные нагрузки в течение определенного времени после повреждения без полного разрушения.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

      Специальные конструктивные решения требуют затрат дополнительной массы материала на их осуществление, однако этот путь решения проблемы более эффективен, чем снижение действующих в конструкции напряжений. Такие конструкции имеют смысл только в том случае, если их изготовление ведется на предприятиях с высоким техническим уровнем производства и, что самое главное, если в процессе эксплуатации можно обнаружить первоначальное повреждение и держать под контролем процесс дальнейшего развития этого повреждения.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

      "Безопасная повреждаемость" определяется не только конструктивно-технологическими решениями, предотвращающими возникновение или развитие повреждений, но и возможностью надежно контролировать возникновение и развитие повреждений, а также производить местный (локальный) ремонт, когда развитие повреждения подходит к недопустимому пределу.


Предыдущий абзацВверх
Вверх
ВнизСледующий абзац
Следующий абзац

      Требования надежности и живучести связаны с требованиями, обусловленными производством, эксплуатацией и ремонтом конструкции.


Предыдущий абзацВверх
Вверх
