Физика флаттера

---

      Флаттер (англ. flutter - вибрация) - самовозбуждающиеся при определенной скорости полета (критической скорости флаттера) незатухающие колебания, для возникновения и развития которых не требуется воздействия на конструкцию периодических возбуждающих сил.

      Флаттер крыла может возникнуть под воздействием какой-либо силы (отклонение элерона, порыв ветра), вызвавшей отклонение крыла за счет его изгиба из исходного (нейтрального) положения 1 (из плоскости 0XZ), например, вверх. Стремясь под действием сил упругости вернуться в исходное положение, крыло начнет двигаться вниз (2) не плоскопараллельно, но с закручиванием из-за несовпадения положений центра давления (в котором приложена подъемная сила) и центра масс (в котором приложены инерционные и массовые силы) с центром жесткости (относительно которого происходит закручивание крыла).
Проскочив по инерции нейтральное положение, крыло отклонится вниз (3, 4), и картина повторится с изменением знаков всех сил и моментов.

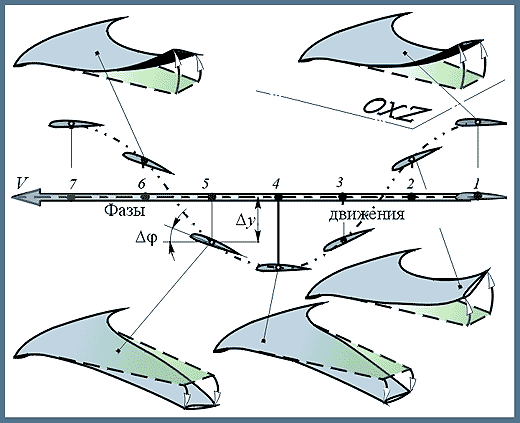

Фазы этого движения и соответствующие им изгибно-крутильные ( – изгибные и – крутильные) деформации крыла за один цикл колебаний относительно исходного положения (плоскости 0XZ) проиллюстрированы рисунком.
