Системный подход к проектированию летательного аппарата

---

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- авиация;
- воздухоплавание;
- космонавтика.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- проектирование;
- цикл ЛА, жизненный;
- заказчик;
- разработчик;
- задание техническое;
- метод моделирования;
- системный подход;
- система;
- иерархия систем;
- показатель "эффективность-стоимость";
- проектирование системное;
- комплекс;
- концепция ЛА.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- комплекс авиационный;
- парк самолетов;
- средства вспомогательные авиационного комплекса;
- средства подготовительные авиационного комплекса;
- комплекс ракетно-космический.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- облик ЛА;
- компоновка ЛА;
- модификация.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- самолет воздушно-космический многоразовый.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- отказ;
- резервирование;
- дублирование.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- самолет;
- планер самолета;
- система управления самолетом;
- устройства взлетно-посадочные;
- установка силовая.

      Проверьте, как Вы уяснили материал и способны ли Вы графически и словесно интерпретировать следующие основные понятия:

- оборудование пассажирское бортовое;
- оборудование специальное;
- система кондиционирования;
- система индивидуального жизнеобеспечения;
- система спасения;
- система десантирования;
- система защиты;
- оборудование пилотажно-навигационное;
- оборудование радиотехническое;
- оборудование электротехническое;
- оборудование энергетическое.

      С вала двигателя снимается мощность для привода генераторов электроэнергии. От компрессора двигателя отбирается горячий воздух для подачи его в кабину и приборные отсеки (система кондиционирования) и для борьбы с обледенением конструкции (система защиты).

      Электротехническое оборудование вырабатывает электроэнергию для работы практически всех систем самолета (например, радиостанций, освещения пассажирских салонов, привода подкачивающих насосов в топливных баках, электромеханизмов в системе управления).

      Пилотажно-навигационное оборудование выдает информацию практически для всех систем самолета (например, для системы управления работой силовой установки и управления рулевыми поверхностями при автоматическом пилотировании самолета).

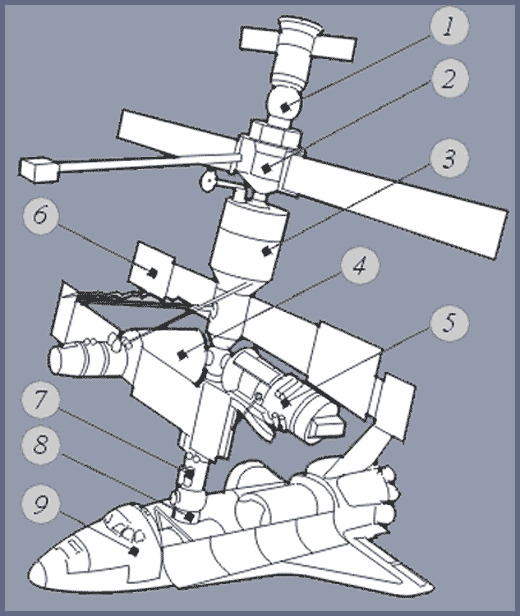

      На рисунке показана укрупненная компоновочная схема постоянно действующего орбитального космического комплекса на базе орбитальной станции "Мир" (базовый модуль) 3, дооснащенной состыковавшимися с ним на орбите технологическими и исследовательскими модулями "Кристалл" 7, "Природа" 5, "Квант" 2, "Квант 2" 4, "Спектр", который на рисунке не виден (его загораживают панели солнечных батарей 6 базового модуля "Мир").

      Связь орбитального комплекса "Мир" с Землей осуществляется с помощью одноразовых транспортных кораблей "Союз ТМ" 1 для доставки на орбиту и возвращения на Землю экипажей и грузов и "Прогресс" для доставки грузов, а также американского многоразового орбитального корабля (многоразового космического самолета) "Спейс Шаттл" ("Space Shuttle") 9, стыкующегося с комплексом через универсальный стыковочный узел 8.
